방풍벽은 강풍이나 변동성이 큰 돌풍의 에너지를 감쇄시켜 풍해(風害)를 예방하는 필수 안전 구조물입니다. 팀메리츠는 도로 위 운전자의 주행 안전 확보는 물론, 항만 및 산업단지의 비산먼지 차단까지 각 현장 여건에 최적화된 다공성(Porous) 방풍벽 설계 및 시공 솔루션을 제공합니다.

1) 도로분야 방풍벽(교량, 산악지역, 성토부)

차량 주행 안전성 및 시인성 확보: 강풍 구간(계곡 사이의 교량, 터널 입출구 등)의 풍속을 안전 기준 이하로 낮추고, 운전자의 조망권을 해치지 않는 쾌적한 주행 환경을 조성합니다.
구조적 안정성을 갖춘 다공성 설계: 풍하중을 효율적으로 흘려보내는 다공성 방풍벽을 통해 구조적 안정성을 극대화합니다.
기존 교량 적용의 경제성: 밀폐형에 비해 난간 하중이 적어 막대한 보강 비용 없이 경제적인 설치가 가능합니다.

2) 항만 분야 방풍벽 (부두 하역장, 야적장, 해안가)

야적장 비산먼지 원천 차단: 거센 해풍에 의한 분진 확산을 억제하여 쾌적한 항만 환경을 조성합니다.
항만 시설물 및 하역 장비 보호: 태풍이나 강한 돌풍으로부터 주요 항만 하역 장비를 안전하게 보호합니다.
내염해성 및 강력한 내풍압 설계: 염분에 강한 부식 방지 자재를 적용하여 태풍급 강풍에도 견딜 수 있게 시공합니다.

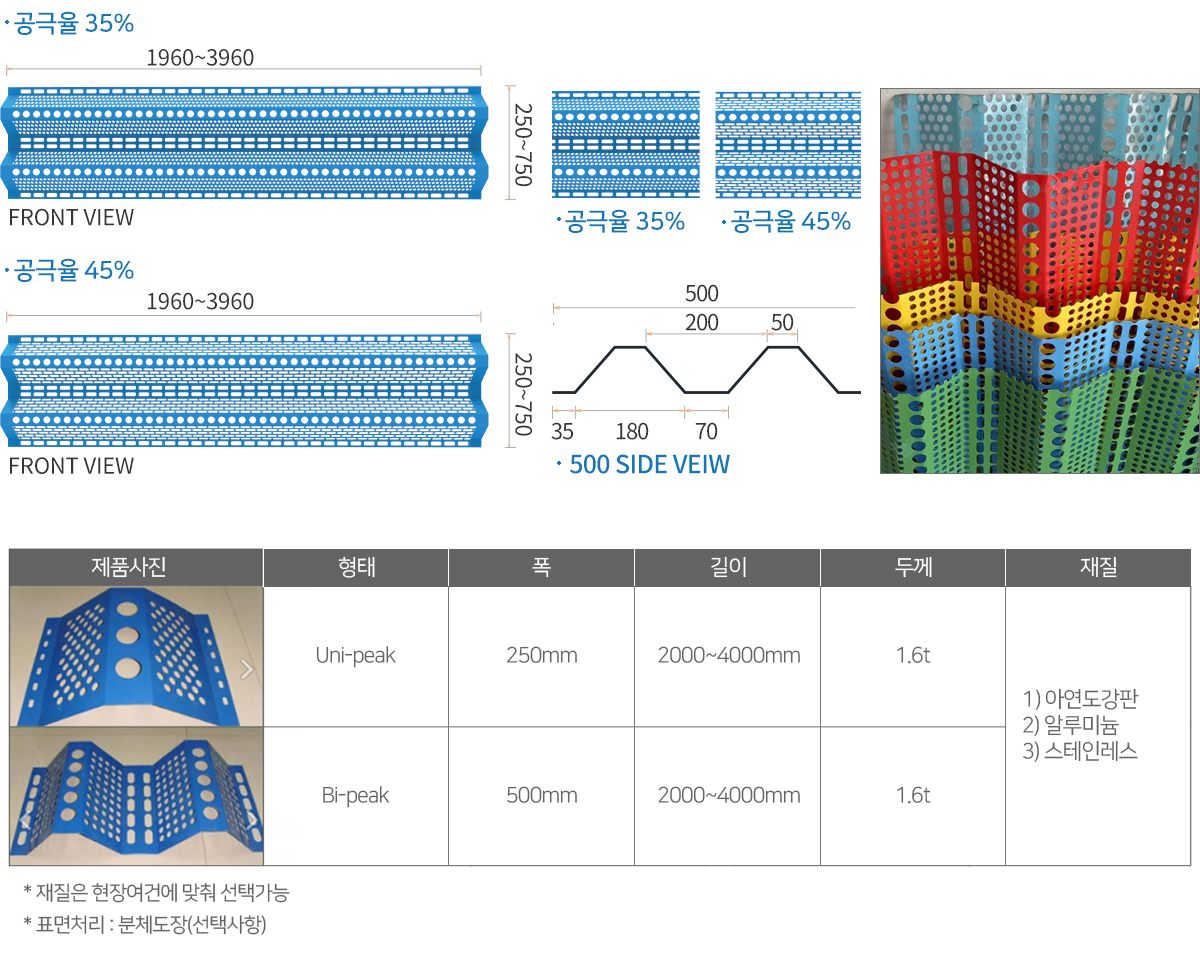

3) 다공성 방풍패널의 주요특징

팀메리츠의 다공성(Porous) 방풍패널은 풍하중을 효과적으로 분산시키고 어떤 환경에서도 변함없는 내구성을 자랑합니다.

공기역학적 다공성 설계: 바람이 원활하게 통과하여 패널이 직접 받는 풍압 자체를 획기적으로 줄여줍니다.
하중 최소화를 통한 경제성: 기초나 지주에 전달되는 하중 부담이 낮아 보강 공사 없이 경제적인 설치가 가능합니다.
탁월한 시인성 및 조망권: 일정한 개구율을 확보하여 시인성을 보장하고 주변 경관과 조화를 이룹니다.
고강도 내부식성 소재: 염해와 외부 충격에 강한 자재를 적용하여 유지보수 비용을 절감합니다.

4) 과학적인 방풍벽 설계 및 시뮬레이션 검증

안전한 방풍벽의 완성은 철저한 사전 데이터 분석에서 시작됩니다. 팀메리츠는 주먹구구식 설계가 아닌, 현장의 풍속 데이터를 기반으로 한 확률 모형과 3D 유체해석(CFD)을 통해 가장 안전하고 경제적인 방풍 솔루션을 도출합니다.

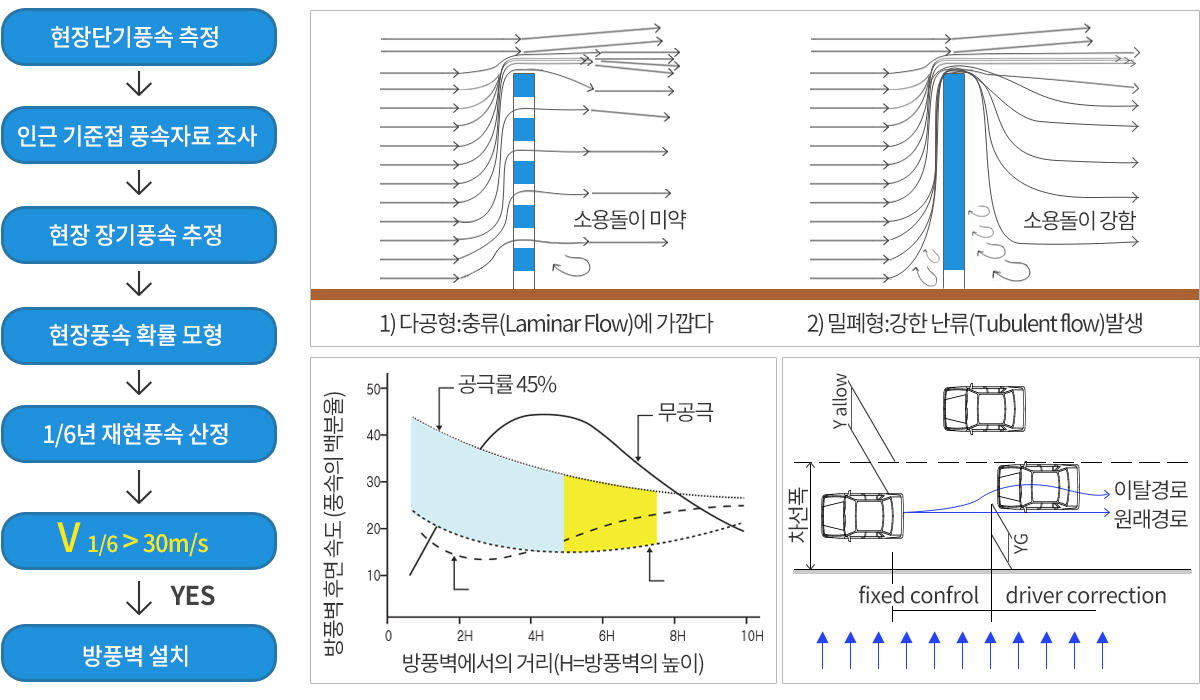

체계적인 풍속 데이터 분석 프로세스: 설치현장의 풍속 환경을 정확히 파악하기 위해 단계별 검토 프로세스를 거칩니다.
①데이터 수집: 현장 단기 풍속 측정 및 인근 기준점의 풍속 자료 조사
②확률 모형 구축: 수집된 데이터를 바탕으로 현장의 장기 풍속을 추정하고 풍속 확률 모형 설계
③설치 타당성 검토: 1/6년 재현풍속을 산정하여 기준치(예: 30m/s초과) 도달 시 최적의 방풍벽 설치계획 수립

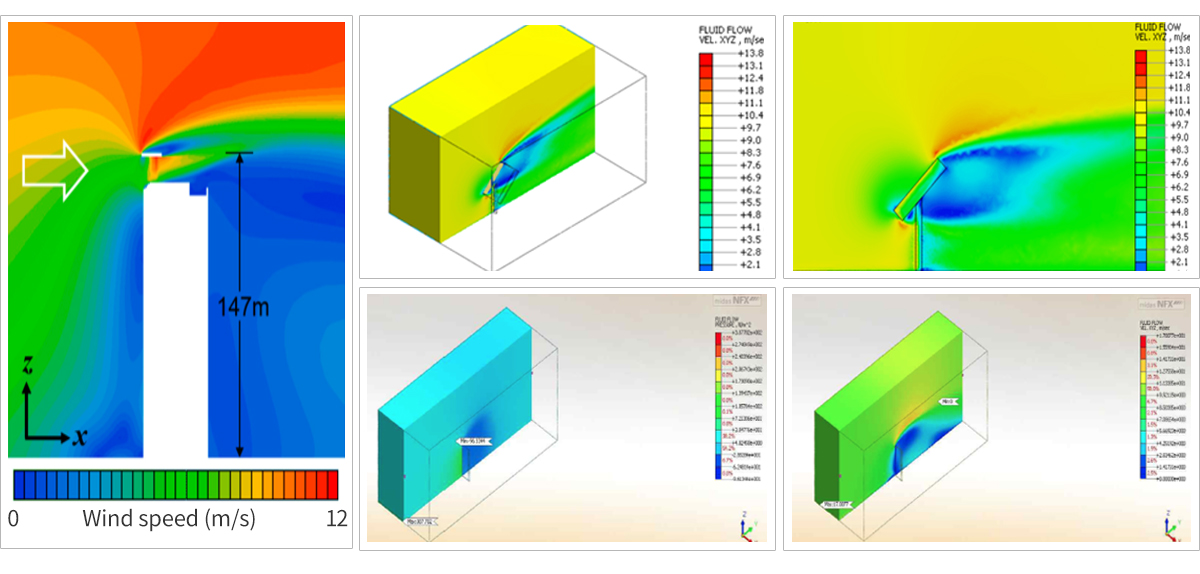

3D 유체해석(CFD) 기반 최적화 설계: 첨단 3D 시뮬레이션을 통해 방풍벽 설치 전후의 바람 흐름과 풍속, 구조물에 가해지는 풍압을 시각적으로 예측하고 검증합니다. 이를 통해 현장 지형에 가장 알맞은 방풍벽의 높이와 형태를 산출합니다.
다공성 패널의 공기역학적 성능 검증: 자체 시뮬레이션 결과, 밀폐형 구조는 강한 난류(Turbulent flow)와 소용돌이를 유발하지만, 공극률 약 45% 수준의 다공성 구조는 층류(Laminar flow)에 가까운 안정적인 공기 흐름을 유도하여 방풍벽 후면의 풍속을 가장 효과적으로 저감시키는 것으로 확인되었습니다.
차량 이탈 방지 및 주행 궤적 안정화: 횡풍으로 인한 차량 이탈 경로(Deviation)와 운전자의 조향 보정(Driver correction) 궤적을 분석하여, 강풍이 부는 교량이나 터널 출구에서도 운전자가 안전하게 차선을 유지할 수 있도록 방풍벽의 성능을 최적화합니다.

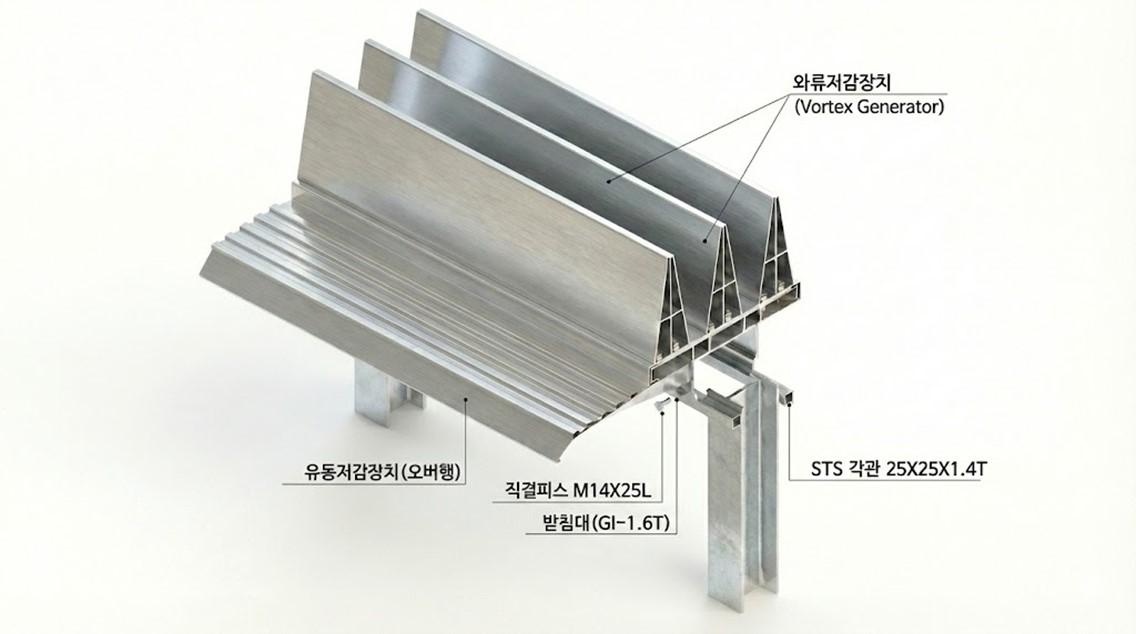

5) 와류저감장치(Vortex Reduction Device) + 오버행(Over Hang)

건축물이나 구조물 주위로 바람이 흐를 때 발생하는 불규칙한 공기의 소용돌이(와류, Vortex)를 줄여주거나 억제하는 장치를 말합니다. 팀메리츠의 기술력은 단순한 차단을 넘어 바람의 길을 과학적으로 설계합니다.

1. 공기역학적 메커니즘 변화 (작동 원리)

① 도약대 효과 (Ski-jump Effect): 오버행 곡면이 바람을 위쪽으로 튕겨 보내 벽체 바로 뒤쪽의 정온역(Wind Shadow)을 획기적으로 넓힙니다.
② 가상 높이 증대 효과: 바람을 위로 솟구치게 만들어 실제 벽보다 2~3m 더 높은 차폐 효과를 내며 기초 구조물 비용을 절감합니다.
③ 와류 파쇄 (Vortex Breaking): 다단 리브(주름)가 거대한 소용돌이를 잘게 부수어 비산먼지가 바닥으로 가라앉도록 유도합니다.

2. 실질적인 기대 효과 (Benefits)

6) 팀메리츠 방풍벽 주요 시공사례 (Portfolio)

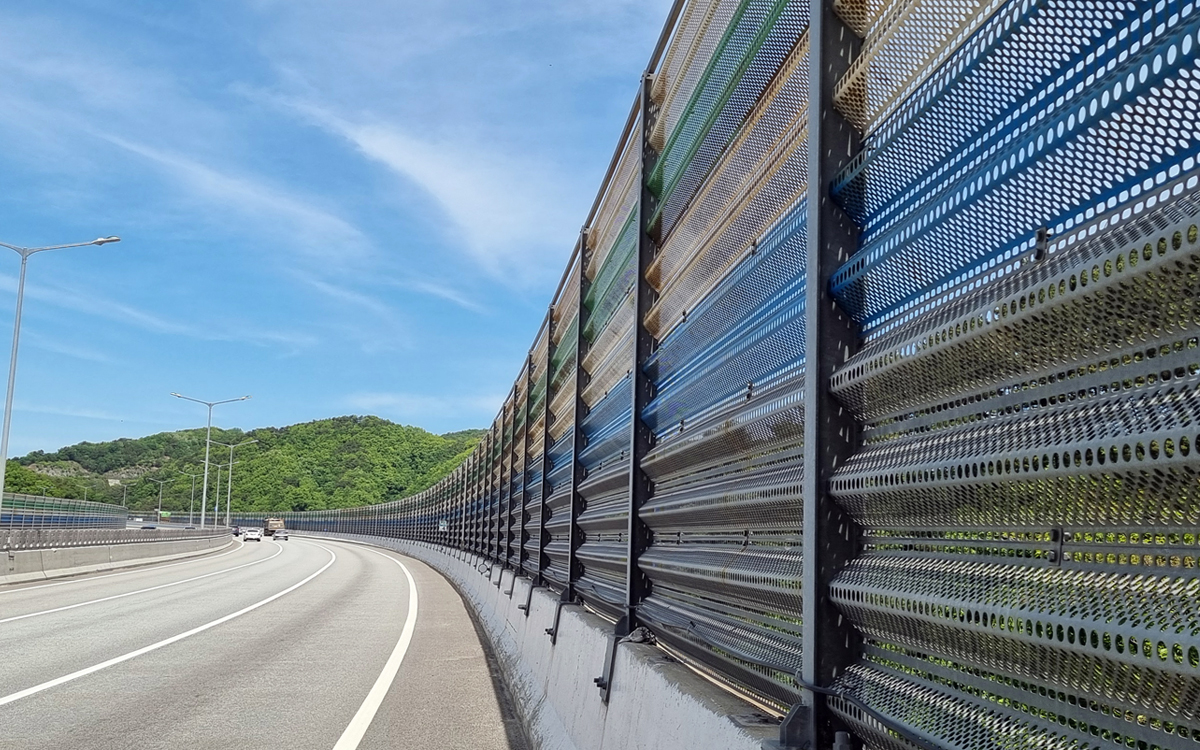

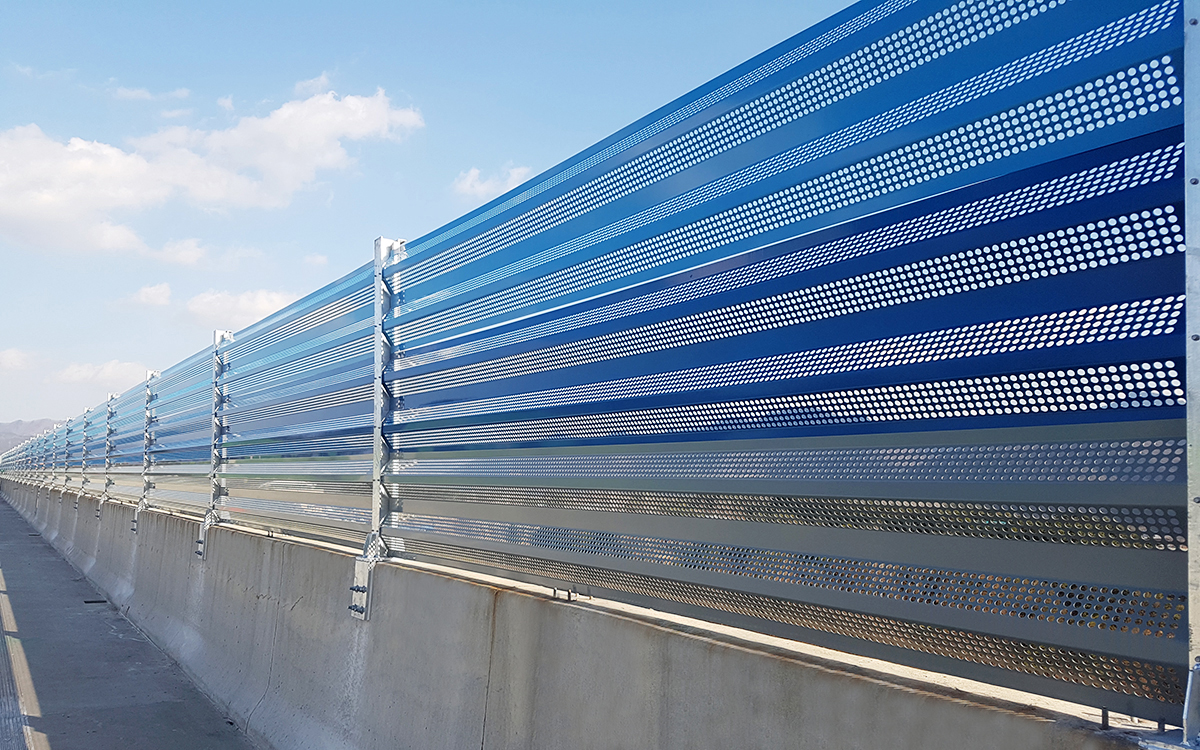

도로 방풍벽 (Road Windbreak Wall): "강풍 구간의 주행 안전을 완벽하게 확보하다
교량 난간, 산악 지대, 성토부 등 횡풍과 돌풍이 잦은 위험 구간에 다공성 방풍벽을 시공한 사례입니다. 구조물의 하중 부담을 최소화하면서도 운전자의 시야를 가리지 않는 쾌적하고 안전한 주행 환경을 완성했습니다.

해안 방풍벽 (Coastal Windbreak Wall): "혹독한 해풍과 염해를 견디는 압도적 내구성"
바다와 직접 맞닿아 있는 해안 도로나 해변 시설물 주변의 시공 사례입니다. 거센 태풍과 파도, 염분에 의한 부식을 원천 차단하기 위해 특수 내부식성 자재와 견고한 지주 설계를 적용하여 든든한 방어막을 구축했습니다.

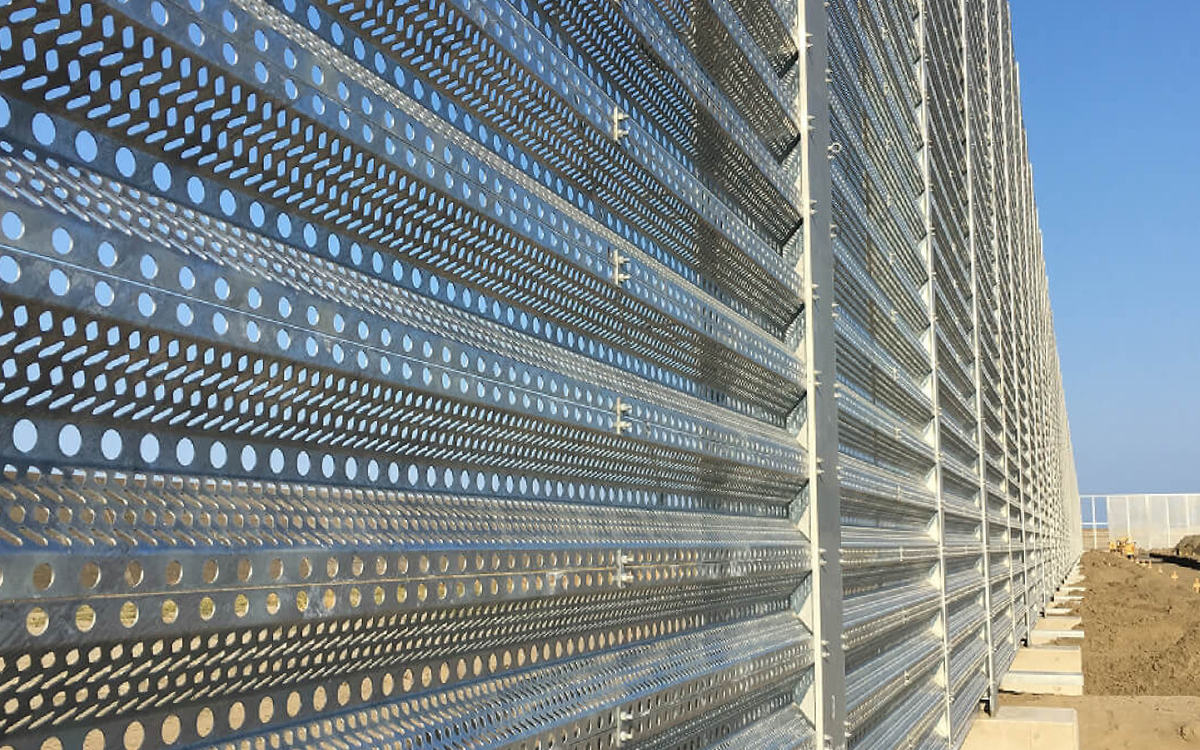

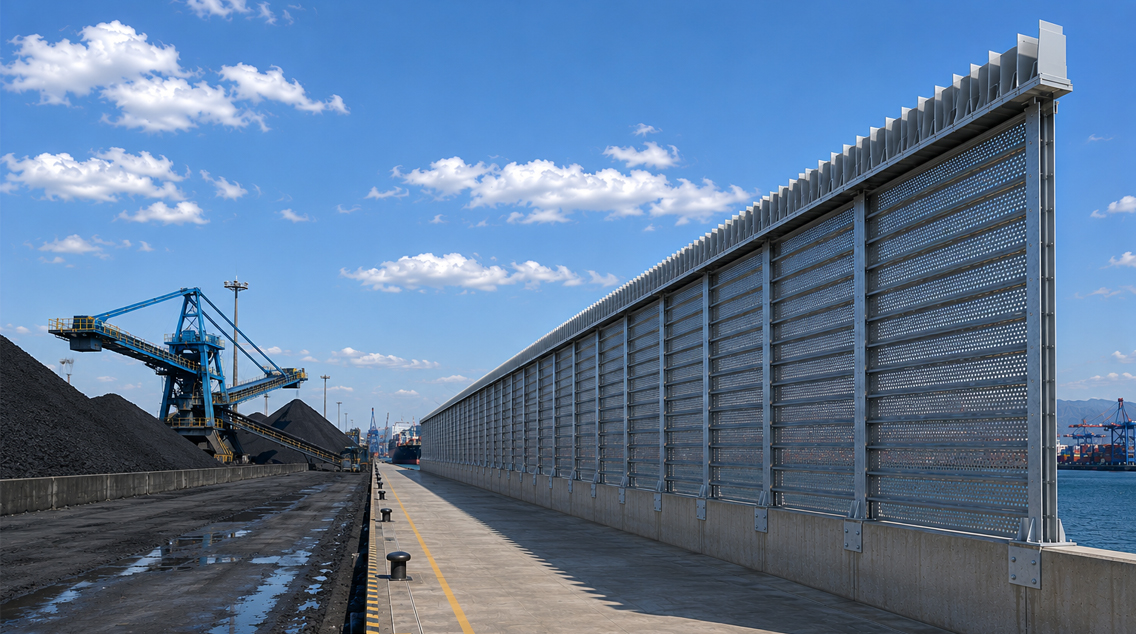

항만 방풍벽 (Port Windbreak Wall): "비산먼지 차단 및 항만 하역 시설의 든든한 보호막"
부두 하역장 및 벌크 화물 야적장 주변에 대규모로 설치된 사례입니다. 동해안 항만 등 거센 해풍이 부는 열악한 환경에서도 비산먼지 확산을 철저히 억제하고, 대형 크레인 등 주요 하역 장비를 안전하게 보호하는 웅장한 스케일을 자랑합니다.

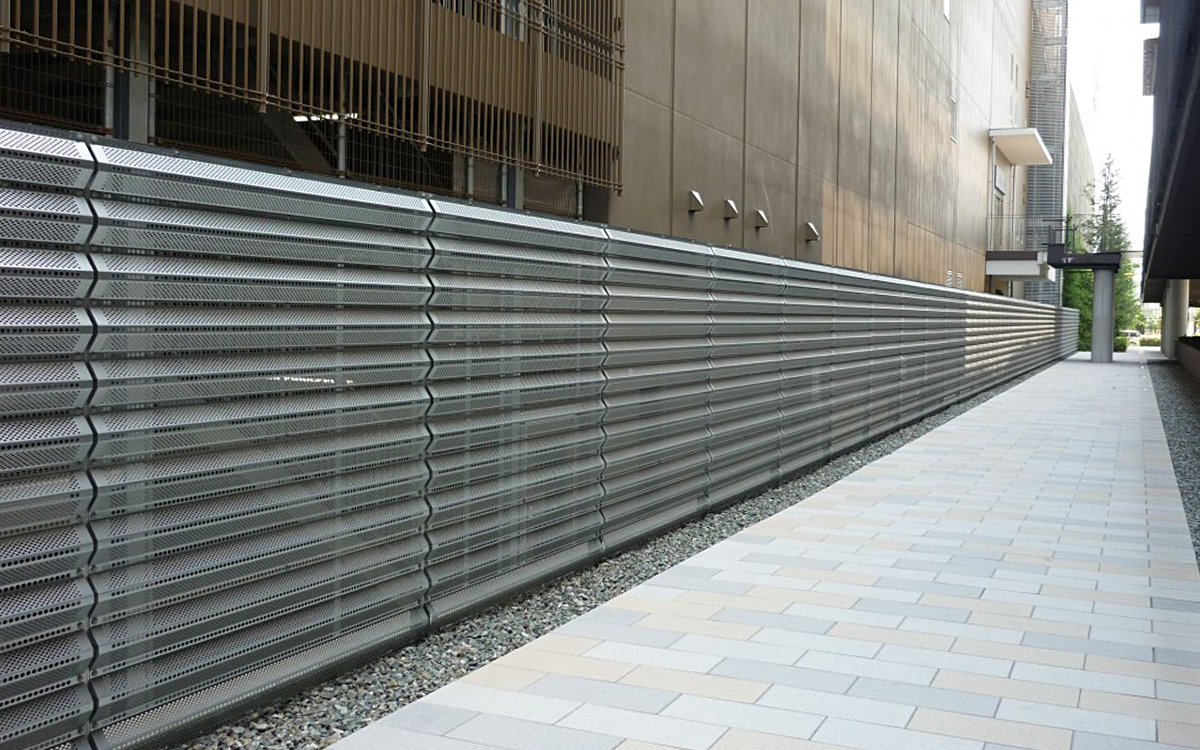

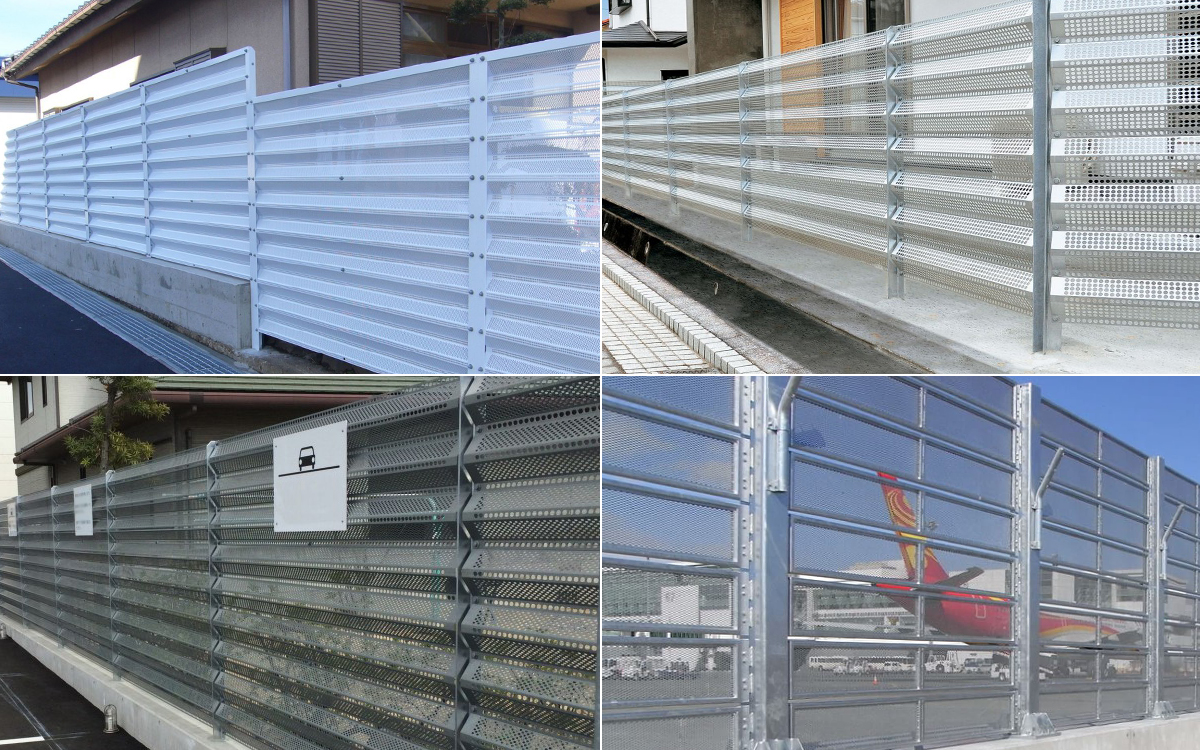

기타 지역 방풍벽 (Other Areas Windbreak Wall): "현장 맞춤형 다목적 방풍 솔루션"
임해 산업단지, 발전소, 철도 주변, 농경지 및 기타 특수 시설물 등 고객의 다양한 현장 여건과 요구사항에 맞춰 최적의 풍속 저감 솔루션을 유연하게 설계하고 시공한 팀메리츠의 폭넓은 포트폴리오입니다.
