환경건설사업 > 방음솔루션

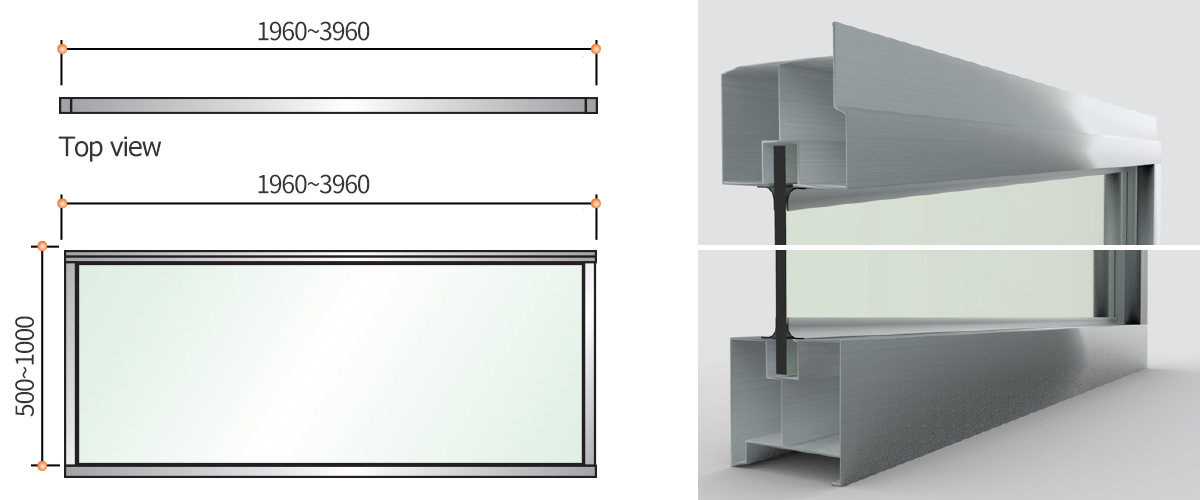

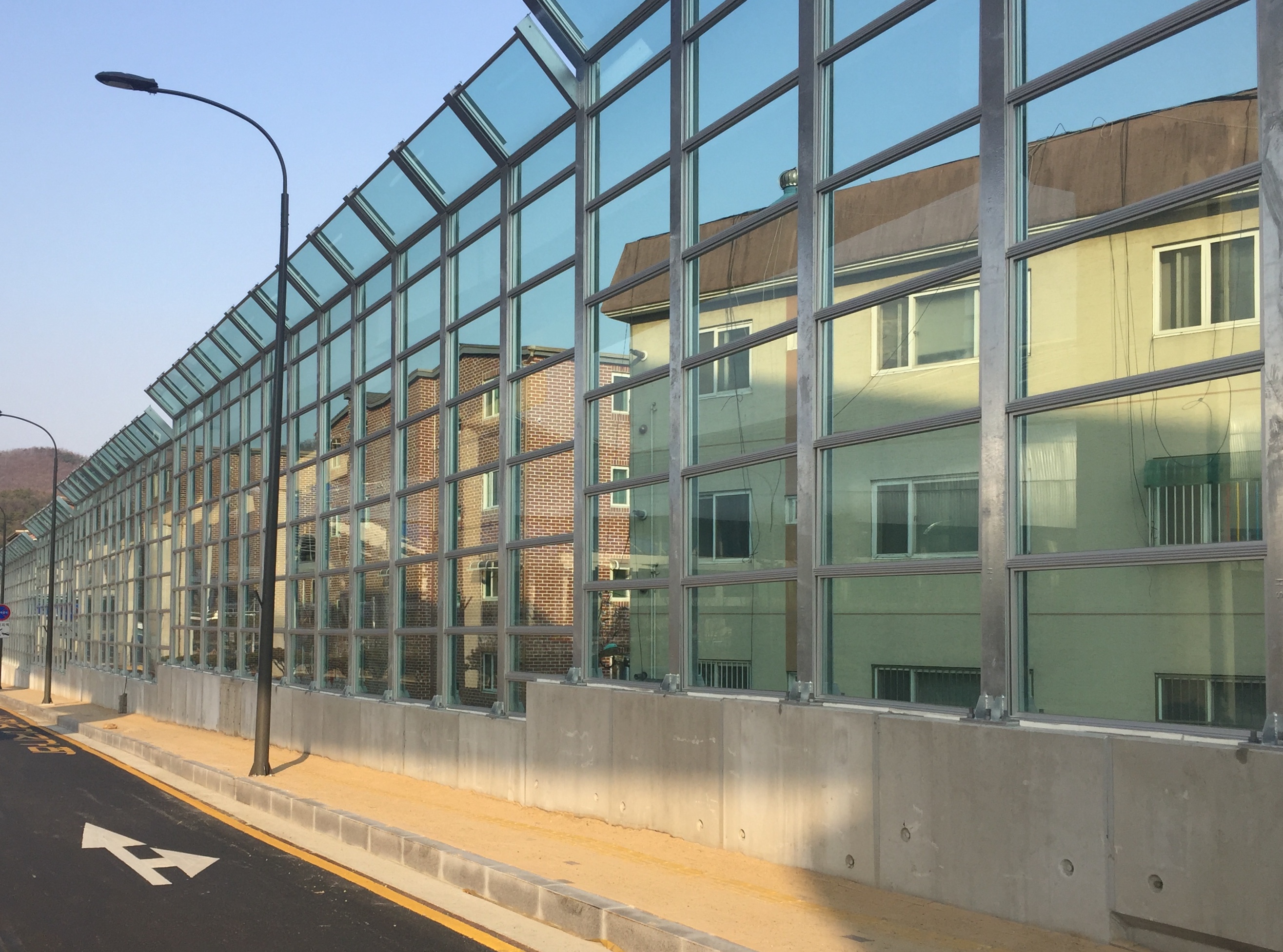

1) 반사형: 일반형

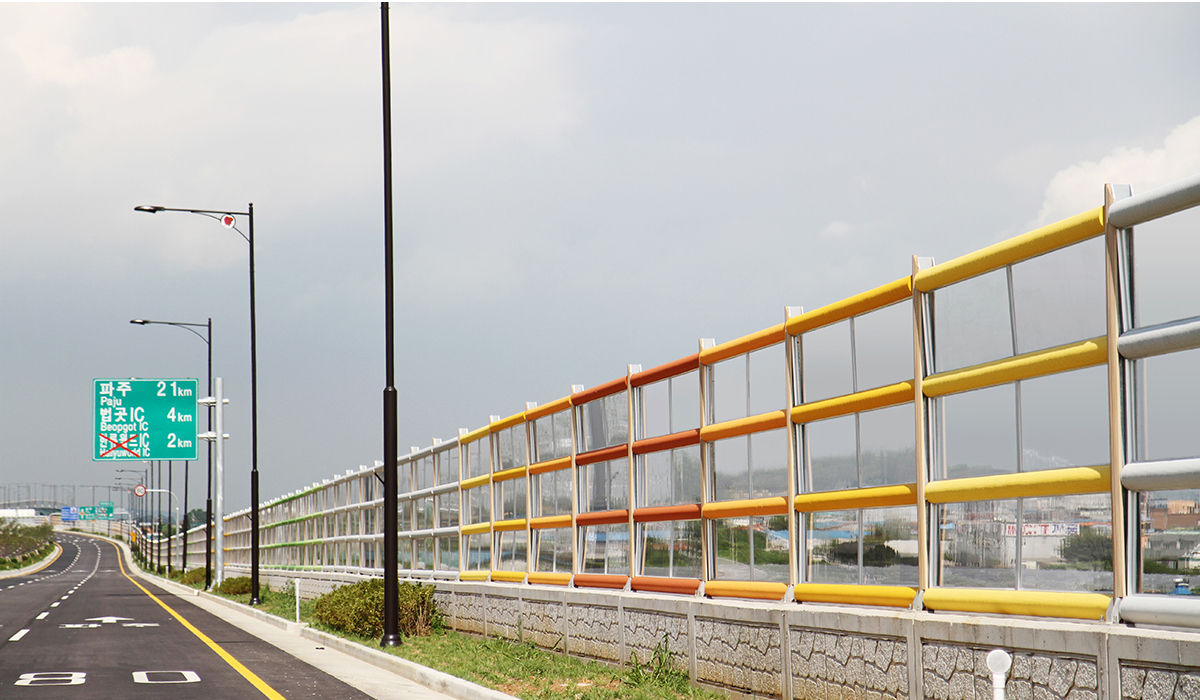

시야 확보와 미관 유지: 거주자와 운전자에게 자연경관을 볼 수 있는 시야를 제공하고 주변 미관을 유지합니다. 시각적 피로도 경감: 불투명한 방음벽에 비해 시각적 피로를 줄여줍니다. 시공 및 유지보수 최적화: 수직bar가 일체형이 아닌 독립적으로 구성되어 있어 시공 및 유지보수가 간편합니다. 완벽한 소음 차단: 암·수 결합 방식으로 틈새를 없애 소리가 새어 나가는 것을 원천 차단하여 방음 성능을 높였습니다.
| 품 명 | 규 격 |
|---|---|
| 반사형 방음벽 및 방음판 | 1960~3960(L) × 1000(H) × 60mm, 일반접합유리 8.38mm |
| 1960~3960(L) × 1000(H) × 60mm, 강화접합유리 8.76mm | |
| 1960~3960(L) × 1000(H) × 95mm, 일반접합유리 8.38mm | |
| 1960~3960(L) × 1000(H) × 95mm, 강화접합유리 8.76mm |

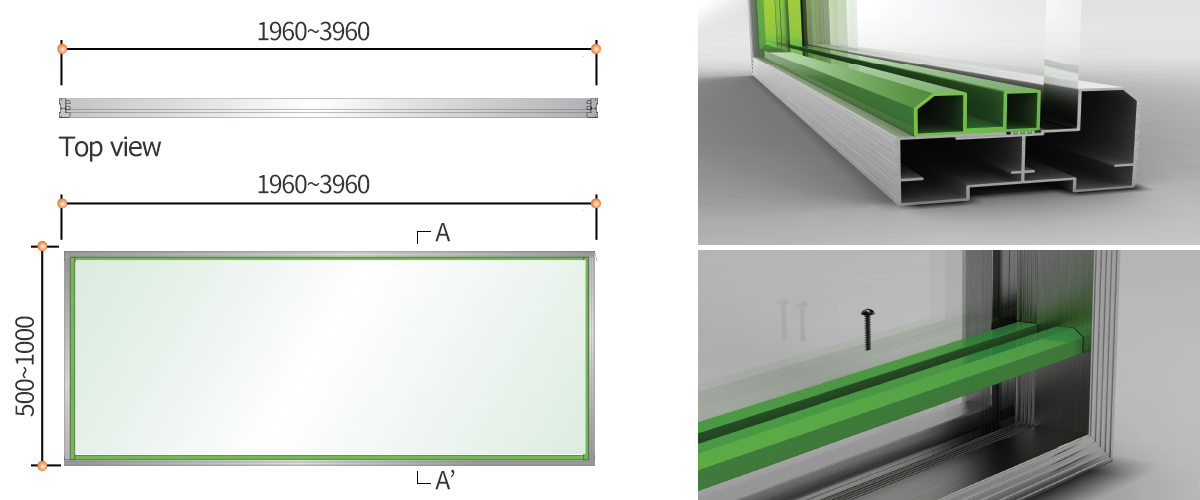

2) 반사형: 흡음투명형

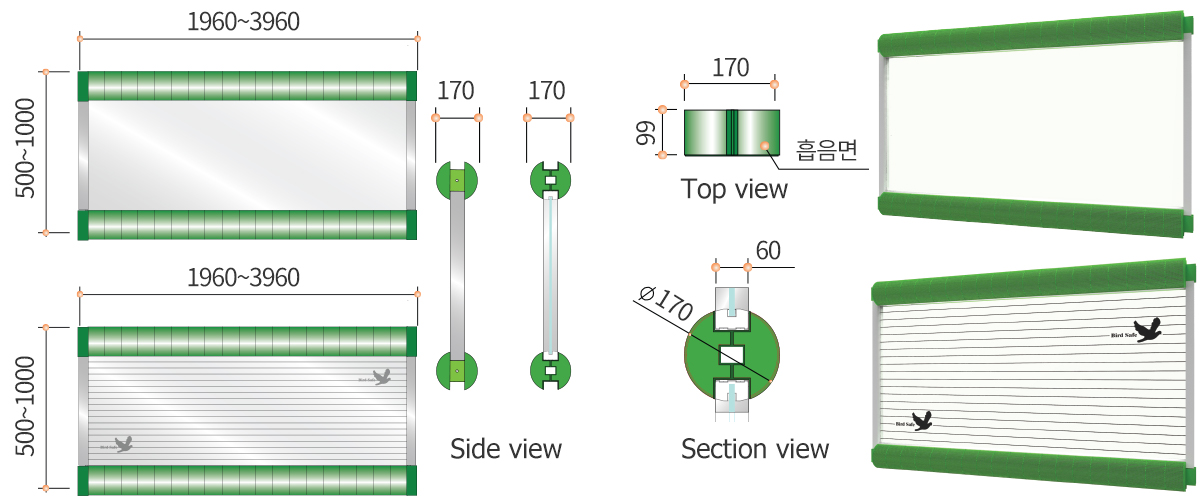

기능적 우수성: 기존 투명 방음패널에 흡음 성능을 추가하여 소음 차단효과를 극대화 미적 경관 향상: 흡음 프레임의 색상조절을 통해 도시환경과 어우러지는 미적 경관을 제공합니다. 반사음 최소화: 기존 투명방음벽의 단점이었던 반대편 반사음 문제를 완벽하게 보완하여 쾌적한 환경을 조성합니다.
| 품 명 | 규 격 |
|---|---|
| 반사형 방음벽 및 방음판 | 1960~3960(L) × 1000(H) × 60mm, 일반접합유리 8.38mm |
| 1960~3960(L) × 1000(H) × 60mm, 강화접합유리 8.76mm |

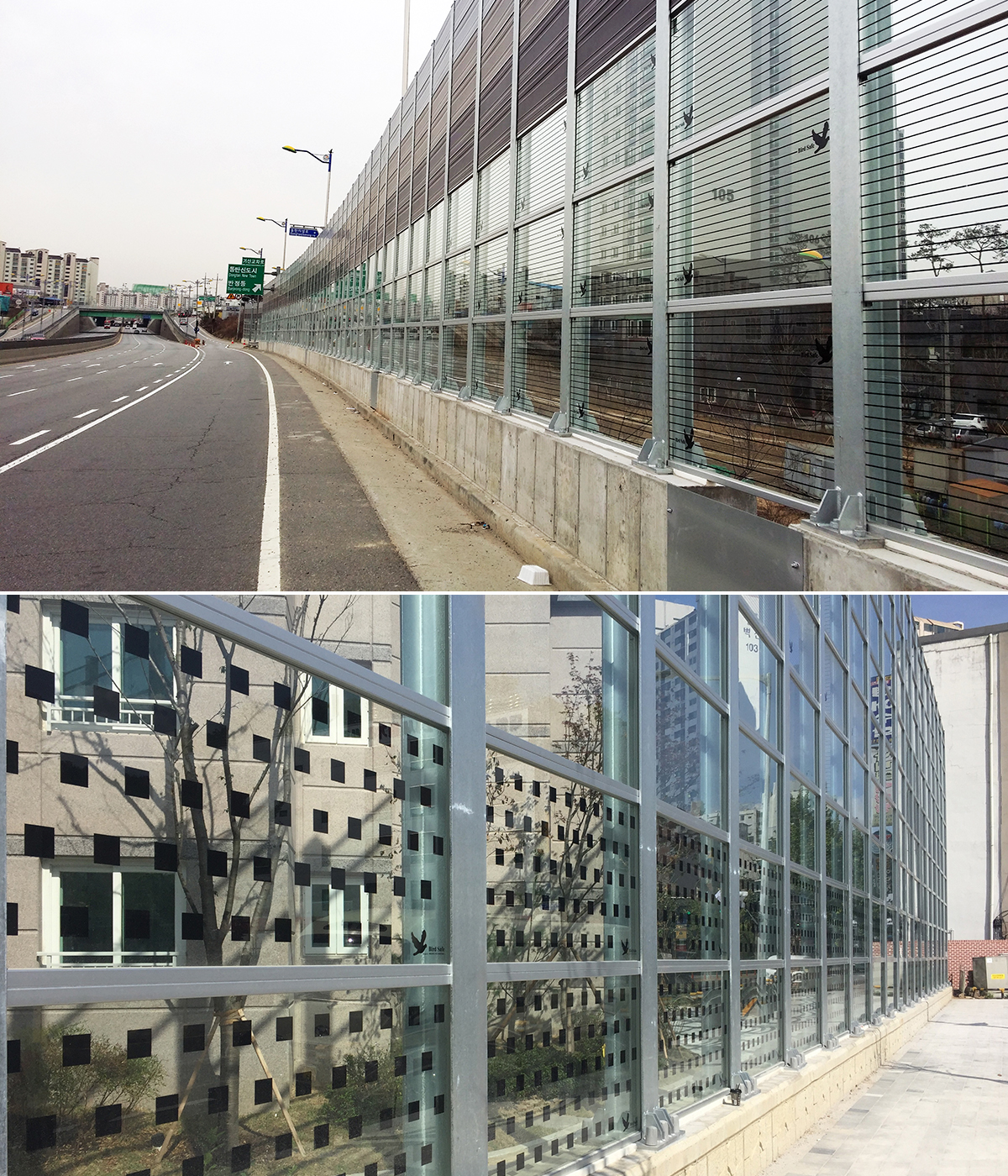

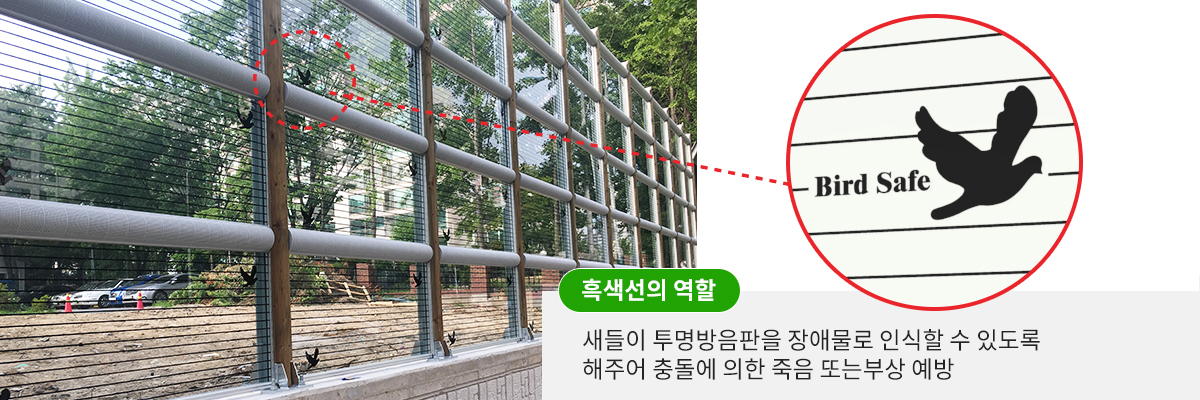

시야 확보와 미관 유지: 거주자에게 자연경관을 볼 수 있는 시야를 제공하고 주변 미관을 유지합니다. 시각적 피로도 경감: 불투명한 방음벽에 비해 시각적 피로를 줄여줍니다. 조류 충돌 예방: 새들이 인식하지 못하는 투명판의 한계를 보완하여, 치명상을 입는 조류 충돌사고를 방지 조류 습성 고려: 나뭇가지 사이 같은 좁은 공간을 날아다니는 새들의 습성과, 성향을 고려하여 설계 개선된 성능과 경제성: 소재 기술의 발달에 따른 설치 비용도 점차 저렴해져 수요가 늘고 있는 추세입니다.
| 품 명 | 규 격 |
|---|---|
| 버드세이프(인쇄) | 2*4인치, 6가지 타입 |

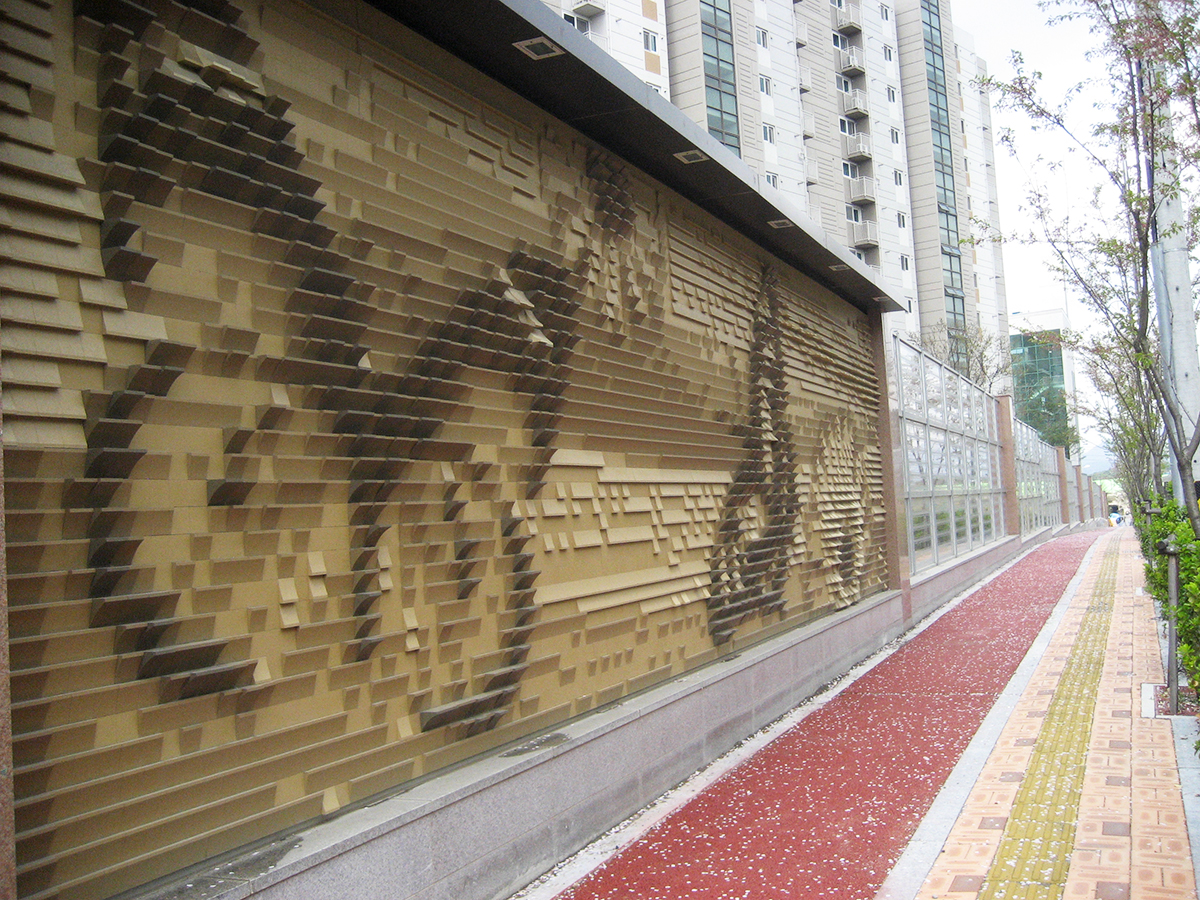

우수한 차음성: 거주자에게 자연경관을 볼 수 있는 시야를 제공하고 주변 미관을 유지합니다. 완벽한 불연성: 2,000˚C 이상의 고온·고압으로 가공된 무기질 소재로, 화재 시 유독가스나 그을음 발생이 전혀 없는 안전한 불연재입니다. 우수한 미관: 표면이 매끄러워 원하는 색상으로 도장이 가능하며, 아름답고 개성 있는 외관 연출이 가능합니다.
| 품 명 | 규 격 |
|---|---|
| 반사형 방음벽 및 방음판(디자인패널) | 2000~3000(L) × 600(H) × 75mm, 경량기포시멘트 |
| 2000~4000(L) × 600(H) × 100mm, 경량기포시멘트 |

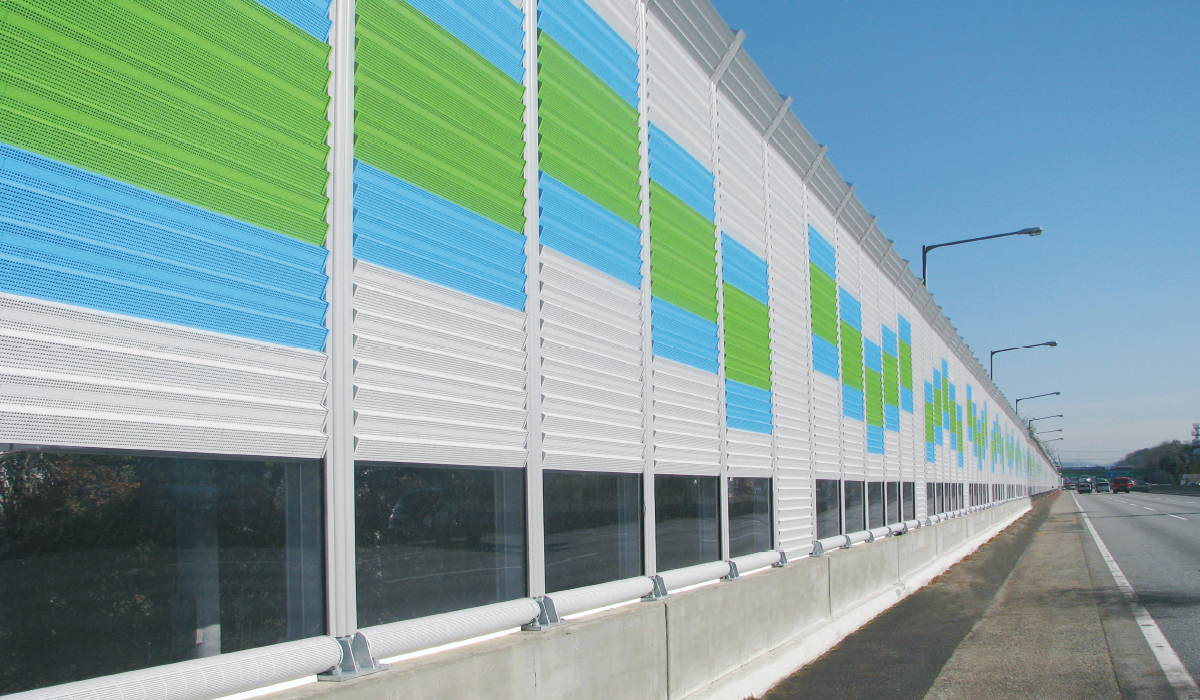

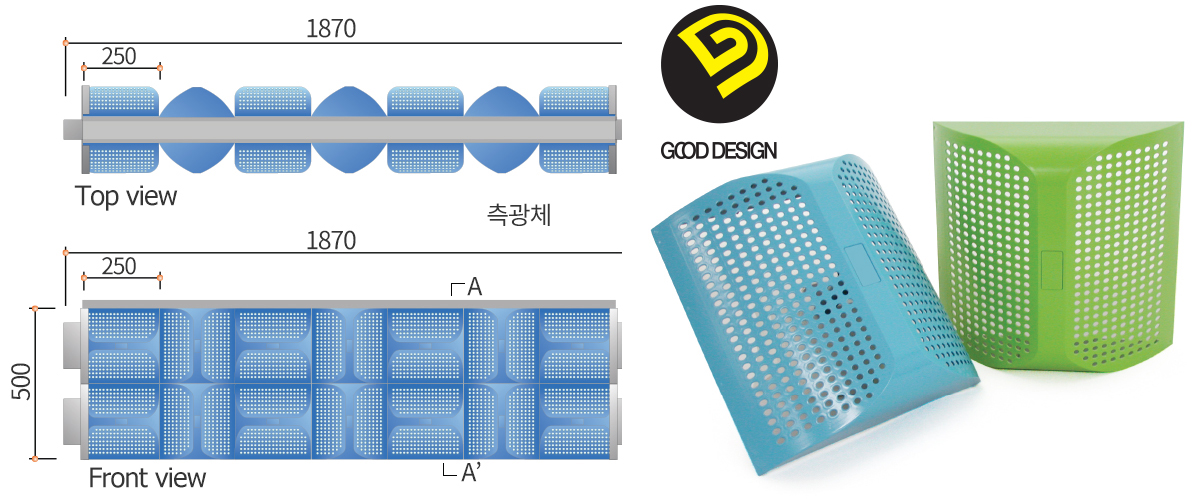

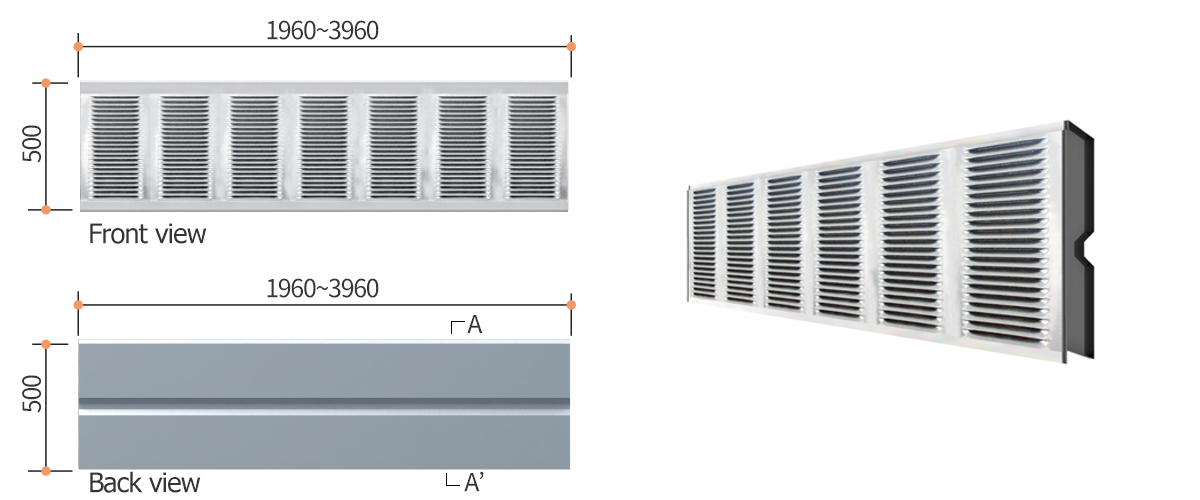

우수한 기능: 흡음률 및 음향투과 손실이 우수하여 방음에 최적화 된 기능을 가지고 있으며 시공이 간편함. 기능적 설계: 소음의 간섭표면인 전면부를 타공+갤러리로 구성하여 방사되는 소음에 대해 흠음률을 높였습니다. 경제성: 비교적 낮은 가격대로 설치가 가능하여 경제적입니다. KS 기준 적합: 폴리에스테르 흡음재를 사용하여 KS에서 요구하는 흡음률 및 투과 손실율 기준을 만족합니다. 자유로운 디자인: 칼라 색상표현이 자유로워 다양한 색상의 연출이 가능합니다.
| 품 명 | 규 격 |
|---|---|
| 흡음형 방음패널(다중흡음형) | 2000(L) × 500(H) × 95mm, 단면흡음형, 알루미늄, 흡음재(폴리에스터) |
| 4000(L) × 500(H) × 150mm, 단면흡음형, 알루미늄, 흡음재(폴리에스터) |

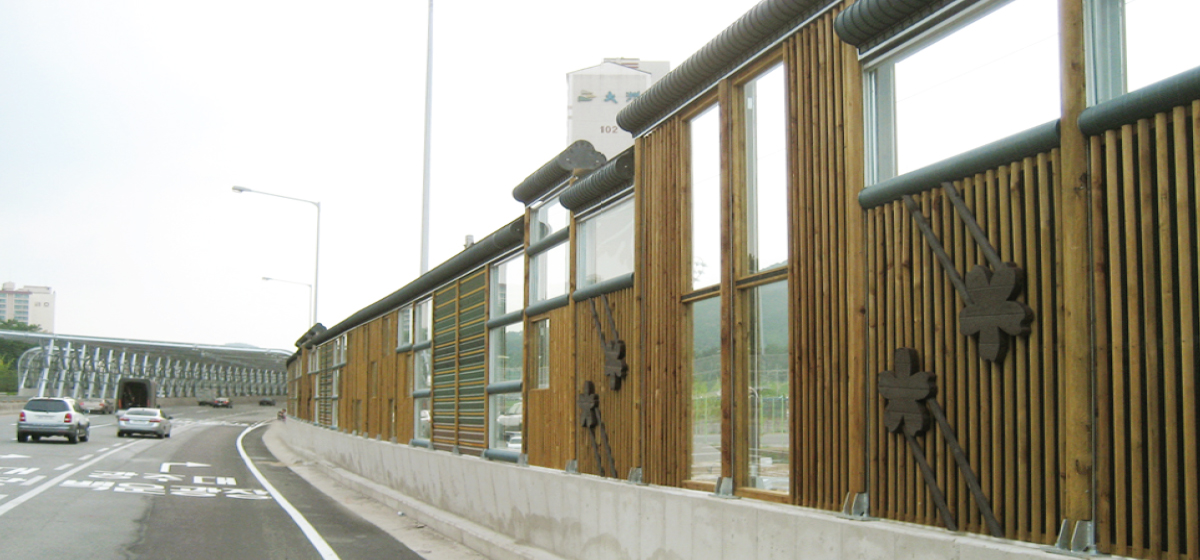

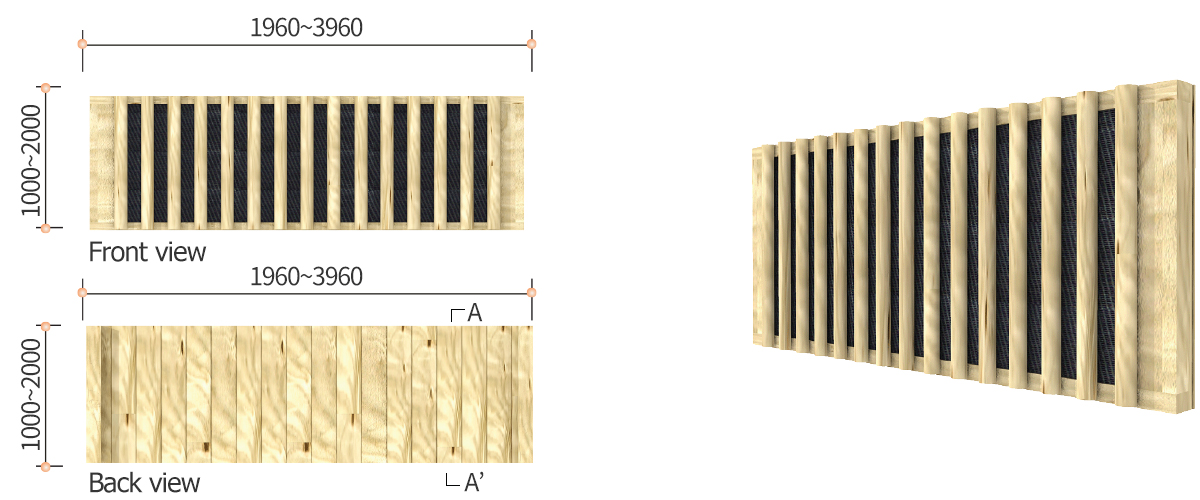

뛰어난 방음효과: 소리를 흡수하는 흡음률과 벽을 통과하지 못하게 하는 음향투과 손실이 우수함 친환경적 소재: 친환경 목재를 사용하여 시각적으로 아늑하고 부드러운 느낌을 제공 우수한 미관: 주변환경과 자연스럽게 어우러지는 미적효과를 제공합니다.
| 품 명 | 규 격 |
|---|---|
| 흡음형 방음패널(목재형) | 2000(L) × 1000(H) × 125mm, 단면직선형, 흡음재(폴리에스터) |
| 2000(L) × 1000(H) × 125mm, 양면직선형, 흡음재(폴리에스터) |

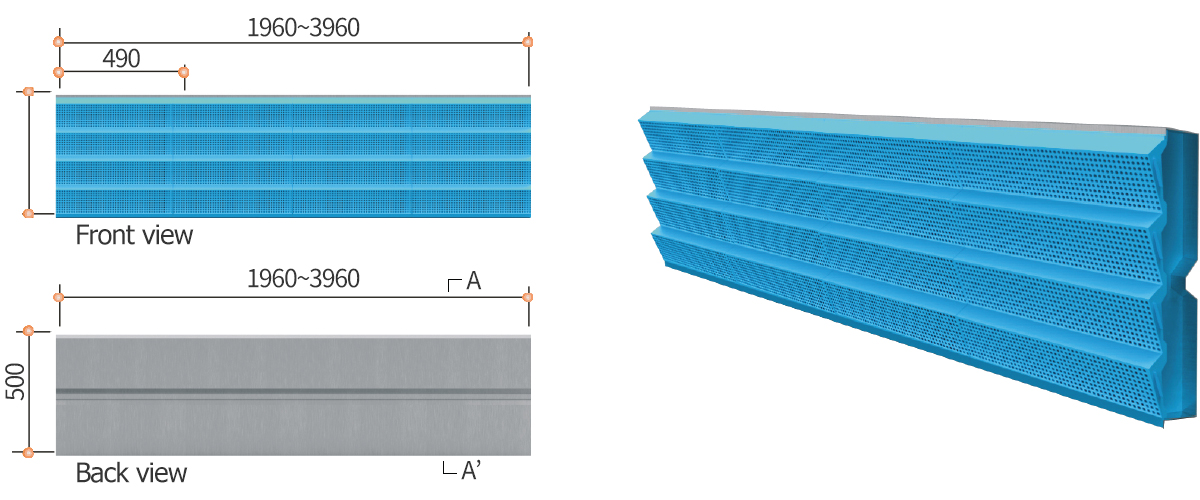

편리한 시공성: 방음패널 파손시 파손된 부분만 간편하게 교체가 가능하여 유지보수 비용절감 친환경 소재: 친환경 흡음재를 사용하여 인체에 무해합니다. 우수한 미관: 단조로운 직면 구조가 아닌 입체형 구조로 설계되었습니다. 회절음 저감효과: 방음패널 상단이 꺾여있는 형태로 제작되어, 방음벽 상단을 타고 넘어가는 회절음 저감효과가 우수함.
| 품 명 | 규 격 |
|---|---|
| 흡음형 방음패널(유지보수형) | 2000(L) × 1000(H) × 125mm, 단면직선형, 흡음재(폴리에스터) |
| 2000(L) × 1000(H) × 125mm, 양면직선형, 흡음재(폴리에스터) |

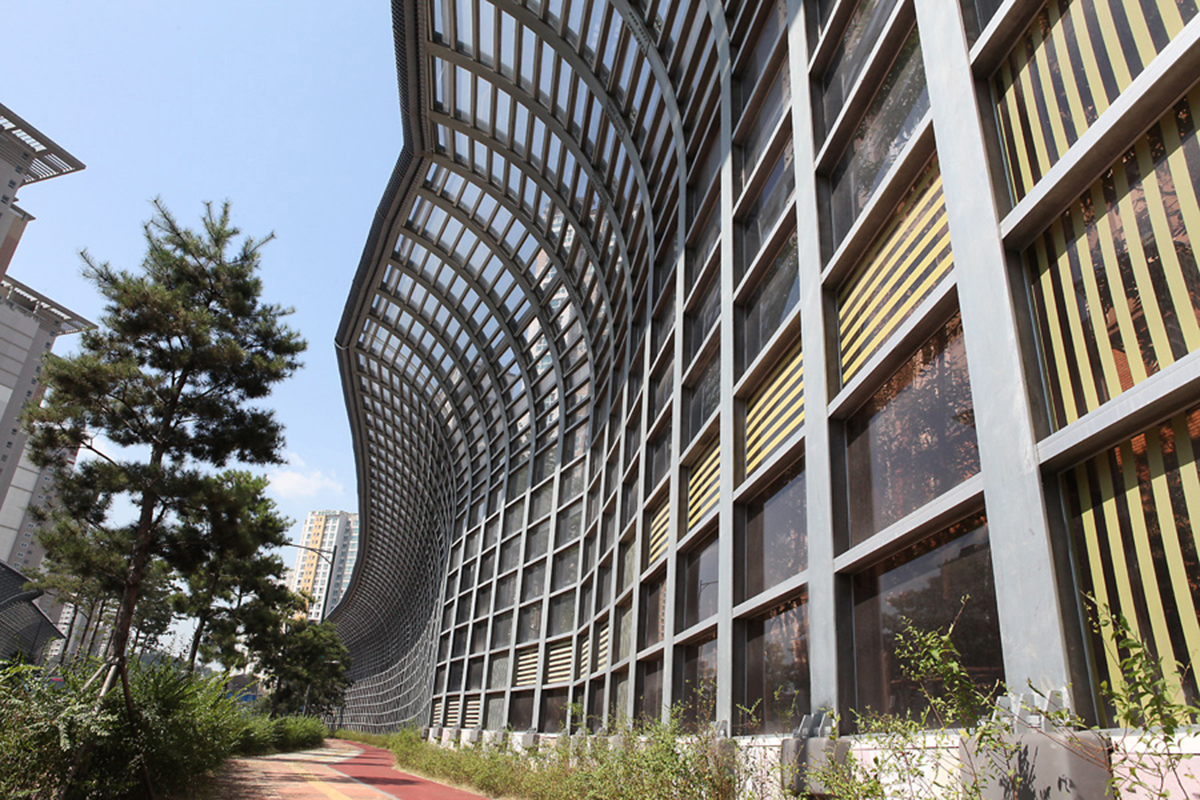

구조적 안정성: 다이아몬드형 트러스 구조를 통해 하중을 효과적으로 분산시켜 구조적 안정성이 매우 뛰어납니다. 자재 절감: 경간을 넓히는 설계 방식으로 골조 자재량을 약 20% 절감할 수 있어 경제적입니다. 심미적 디자인: 측면 경간의 다이아몬드 형태가 세련된 이미지를 연출하여 도시 미관을 개선합니다. 주행 안전성: 시각적으로 세련된 디자인을 통해 운전자에게 심리적 안정감을 주어 주행 안전성을 높입니다.

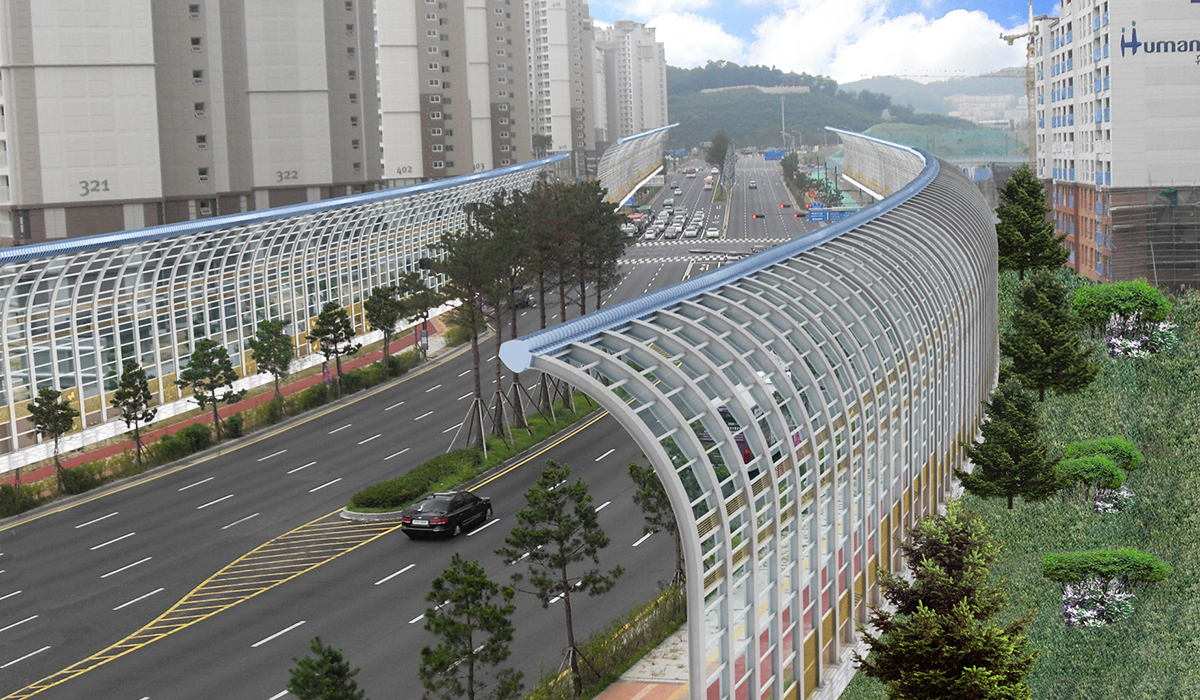

경제성 및 시공성: 일반 공법과 시공 방법이 동일하여 관리가 편리하며, 공사 기간을 단축해야 하는 현장에 최적화되어 있습니다. 유지관리 용이성: 용접 및 볼트 등 관리 포인트를 최소화하여 일반적인 방음터널 대비 유지관리가 우수하고 하자 발생 가능성이 낮습니다. 경관 및 시야 확보: Slender한 부재를 사용하여 시야 확보가 유리하며, 개방감을 확대해 주변 환경과 조화를 이룹니다. 안정성 및 내진 성능: 구조적 안정성이 뛰어나고 내진 설계에 강하며, 구성 메커니즘이 단순하여 시공과 안전사고 방지 측면에서 유리

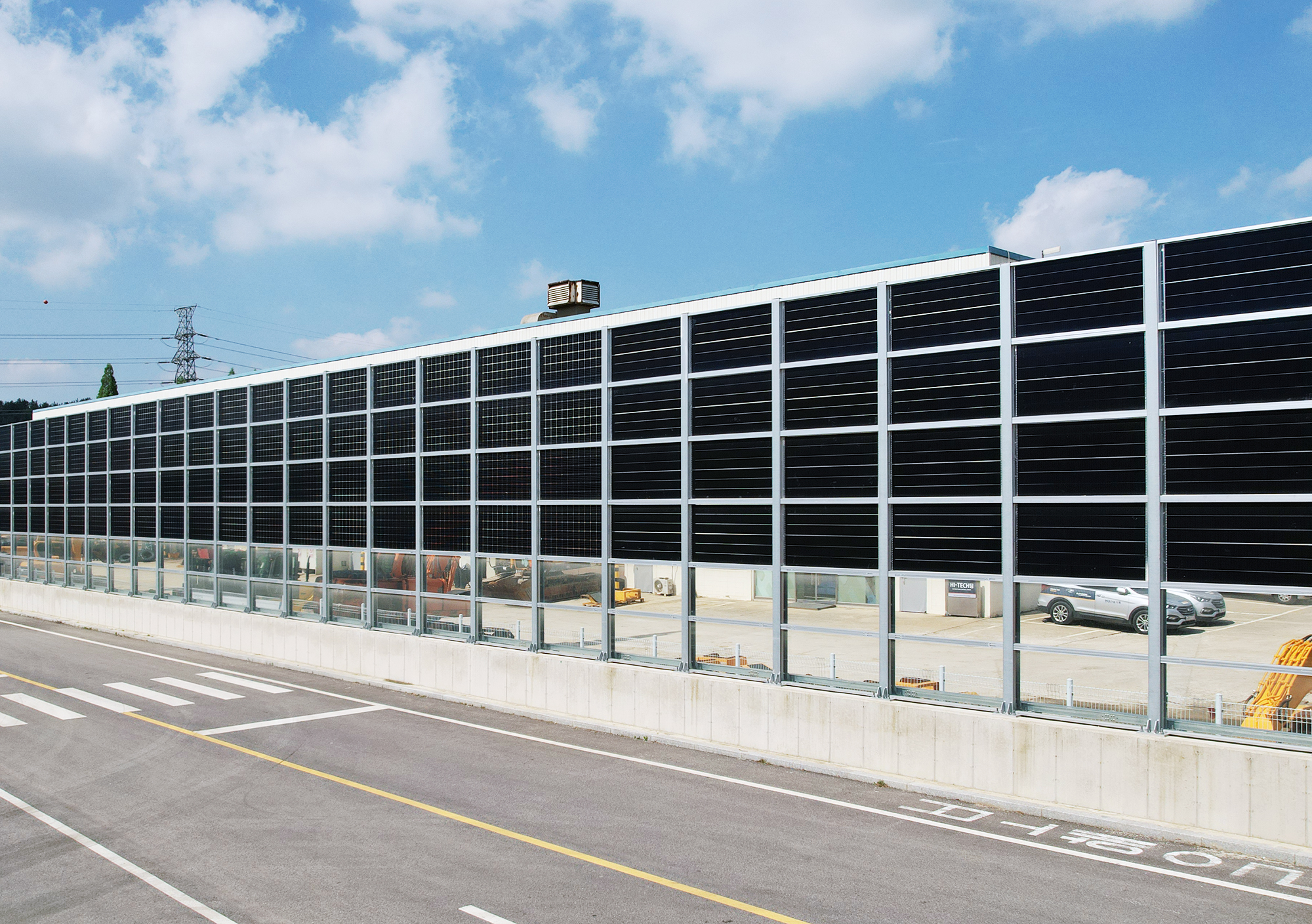

"방음벽을 넘어, 도로 위의 친환경 발전소로 진화하다"
팀메리츠의 태양광 방음시설은 단순히 소음을 차단하는 기능을 넘어, 도로 및 철도 인프라를 활용하여 무공해 친환경 에너지를 생산하는 혁신적인 다목적 방음 솔루션입니다.
부지 매입비 제로 (Zero)의 경제성: 태양광 발전을 위한 막대한 부지 매입이나 추가적인 공간 확보가 필요 없습니다. 기존 도로 및 철도망의 유휴 공간을 따라 수직으로 설치 가능하여 공간 활용도를 극대화합니다.
발전 효율 30% 이상 극대화: 전면의 직사광선뿐만 아니라 지면이나 주변에서 반사되는 빛(반사광)까지 후면에서 흡수하는 '양면 수광형' 설계입니다. 동일한 면적과 조건의 단면 모듈 대비 발전량이 30% 이상 증가합니다.
설치 방향의 제약 극복: 단면 모듈은 남향이 아닐 경우 발전량이 급감하는 반면, 당사의 양면발전패널은 세로(수직)로 설치 시 동서남북 어느 쪽을 향해도 안정적이고 균일한 발전량을 유지합니다.
뛰어난 호환성과 유지보수 편의성: 기존 기성 방음벽 패널과 동일한 규격으로 정밀하게 제작됩니다. 따라서 신설 현장은 물론, 이미 설치된 노후 방음벽의 패널만 태양광 패널로 교체하는 리모델링 시공도 매우 빠르고 간편합니다.

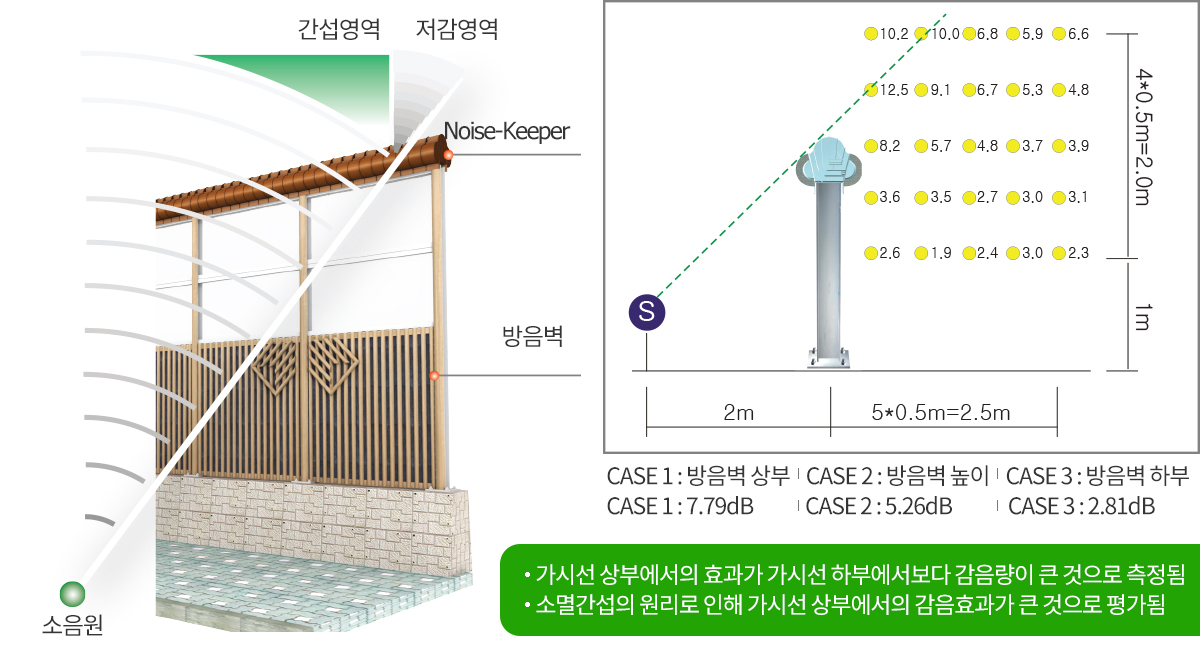

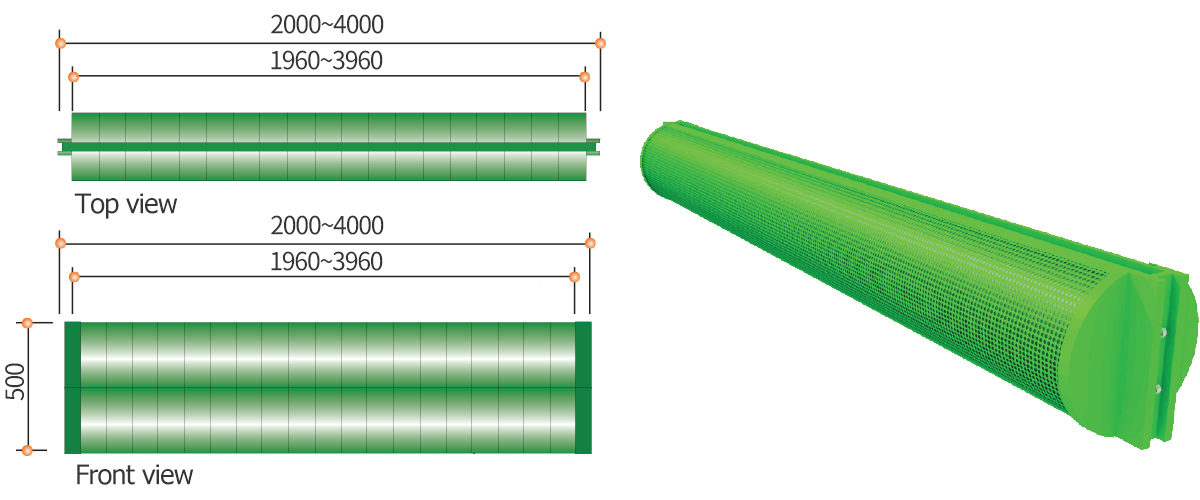

방음벽의 높이를 크게 증가시키지 않고 소음을 효과적으로 저감할 수 있는 장치로서 원하는 주파수 대역의 소음을 저감할 수 있도록 설계가 가능함. 주로 옥외 환경소음을 저감할 때 사용하는 음향장치로서 방음벽의 상단부에 장착함.
획기적인 소음차단: 판넬 간격과 위상 차이를 이용한 상쇄간섭으로 상단을 넘어가는 회절음을 차단(원하는 주파수 맞춤 설계)
고층부 소음저감 탁월: 기존의 방음벽이 잡기 힘든 저주파 소음을 잘 잡아 고층부 소음저감에 탁월
뛰어난 경제성 방음벽의 높이를 2~3m 낮출수 있어 공사 비용이 절감됩니다.
구조적 안정성: 방음벽의 높이를 낮추다보니 풍하중이 줄어 구조적으로 안정적입니다.

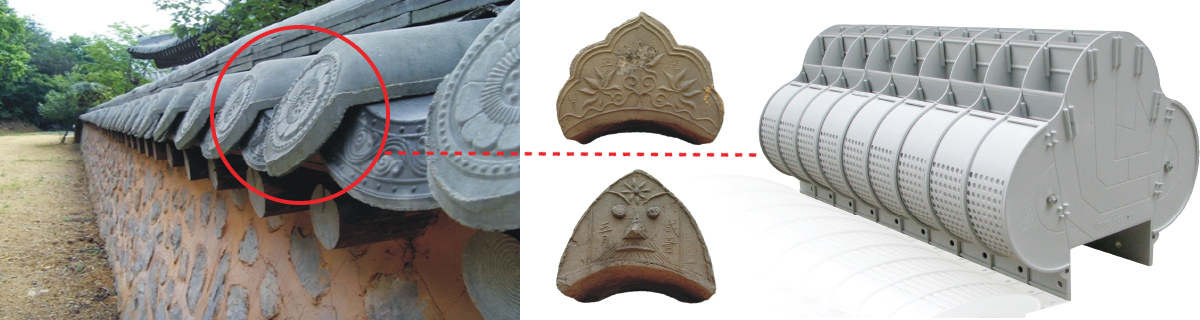

우수한 미관: 전통 기와(망와) 모양을 모티브로 하여 미관이 우수합니다.
본 기술은 다층으로 적층되는 투명방음패널이 파손되어 교체하여야 할 때 프레임을 사선으로 절개한 구조로 제작한 후 사선부위를 원스텝 슬리브 조인트장치로 체결하여 파손시 원스텝 슬리브 조인트장치를 일측으로 슬라이딩시킨 후 사선부위를 가압하여 이격시켜 투명방음패널을 교체할 수 있도록 한 원스텝 슬리브 조인트장치를 이용한 전면교체형 투명방음패널에 관한 특허 기술.
패널에 삽입되는 유리나 프레임이 손상되었을 때 부분적으로 교체할 수 있어서 유지보수 방음패널로서 사용이 용이합니다.
분리되어 있는 프레임들을 슬리브 조인트 장치로 인해 결합하고 분리할 수 있는 특징을 가지고 있습니다.
